一、概述
XSY數顯表系列包括普通型和智能型兩大類，普通數顯表主要以測量顯示單相或三相電壓、電流、頻率、功率、功率因數等常用電力參數為主，也可以作直流電壓電流信號測量用；智能型則是在普通型基礎上增加RS-485接口及模擬量變送輸出功能。

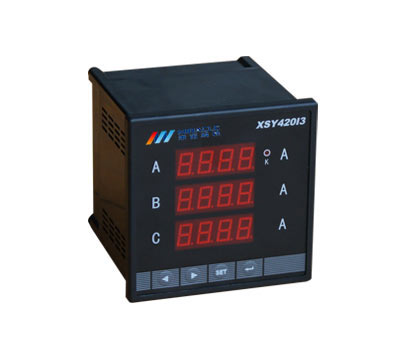

XSY系列數顯表作為數顯電測儀表的新一代產品，具有以下的特點：
1）顯示倍率通過面板上按鈕操作，隨時可以任意設置，使用非常方便靈活；
2）適用范圍廣、組合功能強，可以測量常用參數的任意組合；
3）采用16位高精度AD進行數字采樣；真有效值測量電壓電流，精度等級高；
二、產品選型
三、通用指標
|
|
指標 |
|
精度等級 |
0.2級、0.5級；頻率±0.2Hz |
|
顯 示 |
四位一體LED 顯示；顯示數據更新時間：約1 秒 |
|
輸
入 |
標稱輸入 |
電流AC:1A、5A；DC4-20mA；或根據客戶要求定制；
電壓AC:100V、220V、380V、660V；DC75mV |
|
過 量 程 |
持續：1.2 倍，瞬時：電流10 倍/5秒，電壓2 倍/10 秒 |
|
頻 率 |
40Hz~65Hz |
|
電
源 |
輔助電源 |
AC（DC）85~265V |
|
功 耗 |
<3VA |
|
隔離耐壓 |
電源與輸入為AC2kV/1min |
|
絕緣電阻 |
≥100MΩ |
|
環
境 |
溫 度 |
工作：－15～+60℃ 存儲 －30～+70℃ |
|
濕 度 |
93%RH，不結露，無腐蝕性氣體場所 |
|
海 拔 |
≤2000m |
四、產品規格
|
外形型號 |
面框尺寸 |
屏裝配合尺寸 |
開孔尺寸 |
安裝總長 |
備注 |
|
48方形 |
48×48 |
44×44 |
44.5×44.5 |
74 |
|
|
72方形 |
72×72 |
66×66 |
67×67 |
75 |
|
|
96方形 |
96×96 |
90×90 |
91×91 |
75 |
|
|
42方形 |
120×120 |
110×110 |
111×111 |
115 |
|
五、外型尺寸及接線方式
48型
72型
96型
42型
|
